如何看懂橱柜平面图？橱柜平面图怎么看？

橱柜平面图怎么看

装修厨房，拿到设计图纸的那一刻，很多人都会盯着那张布满线条、数字和奇怪符号的平面图发呆，横横竖竖的线条代表什么？那些标注的尺寸到底怎么理解？柜子为什么画成方块？其实橱柜平面图并不像想象中那么难懂，掌握几个关键点，你就能像设计师一样,一眼看出这套橱柜到底合不合理。

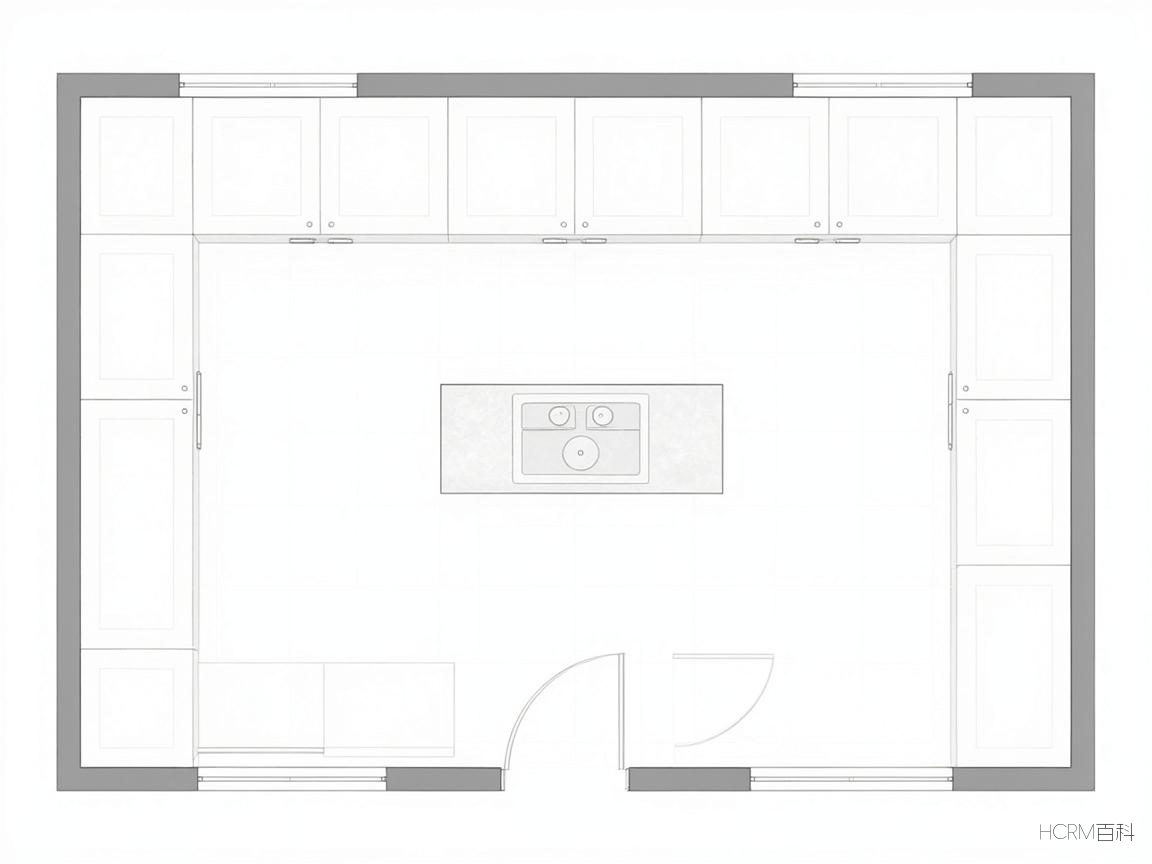

先搞清楚图纸的方向和比例

拿到橱柜平面图，最先要做的是找到图上的方向标识，正规的设计图纸都会标注“北”向箭头，或者直接写明“入户门”“窗”的位置，把图纸和实际厨房的朝向对应起来，你才知道哪一面墙是窗户,哪一面是烟道。

其次看比例，橱柜平面图常用1:50或1:30的比例，也就是图纸上1厘米对应实际50厘米或30厘米，图纸角落通常会写“比例1:30”或“1:50”，有些还会附上比例尺，你可以用尺子量一下图上标注的尺寸，再乘以比例，就能验证实际长度，比如图上标了600mm，你量出来是2厘米，比例是1:30，那么2×30=60厘米，正好是600mm——这就对上了。

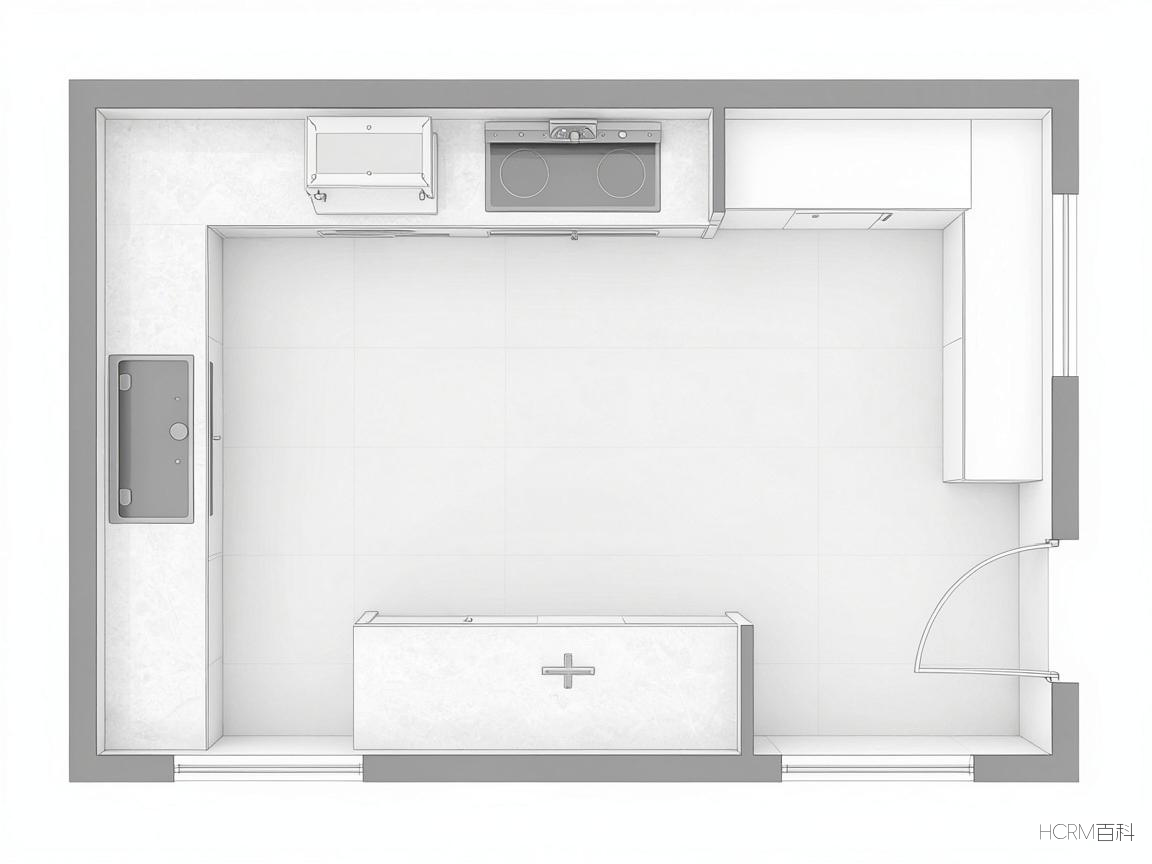

读懂橱柜的基本构成符号

橱柜平面图上的符号大同小异,但有几类你必须要认识。

地柜通常画成实线矩形，中间会有虚线或者交叉线，表示柜门开启方向，比如一个600mm宽的矩形，中间画一条斜线，斜线指向哪一边，门就往哪边开，如果矩形内部有两条交叉的斜线（像个“X”）,通常表示这个柜子是抽屉。

吊柜一般用虚线矩形表示，或者用与地柜不同颜色的线条区分，看图的时候注意图例，很多设计师会在图纸下方标注“—— 地柜 —— 吊柜”，吊柜的深度一般只有320-350mm，而地柜深度是550-600mm,所以平面图上吊柜的矩形会比地柜窄很多。

电器符号最容易被忽略，洗衣机画成圆圈加波浪线，微波炉是一个方框里面写“MW”，烤箱画成方框加内部虚线，灶具则是四个圆圈并排或错开排列（燃气灶），或者一个大方块（电磁炉），水槽是一个或者两个交叠的圆（单槽或双槽），这些符号旁边通常会有文字标注，单槽洗碗池800×450”“嵌入式电磁灶”等。

烟道和管道：厨房平面图上会用粗实线或填充色块标出烟道位置，通常是一个方柱子，旁边写着“烟道”或“排烟管”，下水管、燃气管会用虚线标注，并注明管径，这些位置是不能随意移动的,所以你看图时要特别注意它们周围的橱柜是否留出了足够空间。

尺寸标注是核心信息

橱柜平面图上的尺寸数字密密麻麻,但最关键的只有几组。

第一组是总尺寸：厨房的长度和宽度，4200mm×2800mm”，这决定了整体布局，用这个尺寸可以判断橱柜是否把空间占满了，有没有留出行走通道，一般操作区前至少需要900mm-1200mm的通行宽度，如果厨房宽度只有2400mm，减去两侧橱柜的深度（600+600=1200mm），中间还剩1200mm,刚好够一个人通过。

第二组是单个柜体的尺寸，每个矩形框上都会标注长度和深度，800×600”表示这个地柜长800mm、深600mm，注意有些标注只写长度不写深度，因为标准深度通常是550或600,可以在图例或说明里查到。

第三组是预留尺寸，比如冰箱旁边会标“预留宽度900mm”，这是给冰箱散热和开门留的余量，洗碗机、烤箱也都有固定预留尺寸，这些数字不能随便改,否则后期电器塞不进去。

看懂动线和操作区布局

平面图不只是画柜子，它本质上是一张“工作流”地图，你站在厨房里，从冰箱拿食材，到水槽清洗，再到灶台烹饪，最后装盘上桌——这条路线叫做“动线”，好的橱柜平面图，冰箱、水槽、灶台会呈三角形布置，三个点之间的总距离不超过6000mm，你可以用尺在图上量一下三个中心点的连线长度，加起来超过6米的话,做饭就要来回跑很多冤枉路。

另外注意炉灶和水槽的位置，炉灶不能直接靠墙，否则炒菜时锅会撞到墙；炉灶旁边要留至少300mm的台面放调料，水槽最好靠窗，通风干燥不易发霉，这些细节在平面图上一看就清楚——如果炉灶紧贴墙边，或者水槽塞在角落,图纸就是有问题的。

常见“坑”需要自己检查

即使设计师给出了完整图纸,你也得亲自核对几个容易出问题的地方。

第一是开门方向，图上画的门开启线，要想象自己实际站在那个位置，比如一个抽屉柜放在灶台旁边，抽屉拉开后会挡住灶台开关吗？冰箱门打开后会不会碰到旁边的吧台椅？这些在平面图上都能预见，我遇到过客户验收时才发现，冰箱门打开后完全打不开餐具抽屉——因为设计师把冰箱放在了转角处,而开门方向标错了。

第二是插座位置，平面图上一般会用小圆圈加一条短线表示插座，标注高度（距地1200mm”），要检查插座是否被柜子挡住了，比如台面上方的插座，如果正好安排在吊柜下面，插头插上后吊柜门就关不上，这种问题看图就能发现,把插座向旁边移动100mm就能解决。

第三是转角柜的处理，L型或U型橱柜的转角处，通常会有一个“转角拉篮”或“死柜”，图纸上会画一个箭头或者标注“飞碟拉篮”，但有些设计师为了省事，直接画成两个直角柜对拼，结果转角空间完全浪费了，你看到图纸上转角处没有特殊符号、只有一个空白方块,就要问清楚那里到底怎么用。

结合立面图一起看更准确

单看平面图只能了解柜子的水平布局，但高度方向的信息藏在立面图里，比如抽油烟机的高度、吊柜下沿离台面的距离（通常700-750mm）、踢脚线高度（100mm）等，如果设计师只给了平面图，你可以要求他提供至少一张主操作区的立面图,用来核对插座高度和吊柜位置是否合理。

比如我见过一个案例，平面图上画了双开门冰箱，但立面图上标注的冰箱高度是1800mm，实际那款冰箱高度1920mm，结果吊柜直接卡住了冰箱顶，这种错误在平面图上根本看不出来,必须把两个图对照着看。

个人观点

橱柜平面图本质上是一张“空间答案卷”，你不需要成为专家，但至少要能读懂自己的需求，多花半小时核对尺寸、动线和开门方向，省下的可能是入住后一两年的抱怨，别怕问设计师“为什么这个柜子画在这里”“这个尺寸能不能改”——图纸是可修改的，但房子拆了重做代价太高，我的建议是：拿一份平面图，走进你家厨房，按图纸描述的尺寸在地上贴胶带模拟柜体位置，亲身走一遍操作路线,自然就知道图到底对不对了。
