切角柜怎么画？有哪些技巧？

设计家居空间时,转角位置常常令人头疼，切角柜凭借其巧妙化解空间冲突、提升动线流畅度的特点，成为许多设计师和业主的优选方案，掌握切角柜的绘制方法，是有效利用每一寸空间、实现理想收纳的关键一步，下面，我将详细介绍如何从零开始，一步步绘制出一个实用且美观的切角柜图纸。

第一步：精准测量，奠定基础

一切设计的根基在于精确的数据,绘制切角柜前，必须对目标转角空间进行详尽测量：

1. 转角两侧墙面尺寸： 使用卷尺，分别测量转角两侧墙面的长度（即计划安装柜体的宽度方向），务必测量墙面顶部、中部和底部三个位置，确认墙面是否垂直，记录下最小尺寸作为柜体宽度的参考上限。
2. 空间进深： 测量从转角顶点沿墙面方向，您计划放置柜体的深度（即柜体的进深），同样需测量不同高度点，考虑踢脚线、石膏线或其他障碍物。
3. 转角角度： 这是最关键的一步，绝大多数室内转角是标准的90度直角，但老房子或特殊户型可能存在非直角转角（如锐角或钝角），使用量角器或通过精确测量两面墙交汇点到一定距离的两点（沿两面墙各量出60厘米，再测量这两点之间的直线距离），利用三角函数或绘图软件计算出实际角度，确认这个角度至关重要。
4. 高度限制： 确定柜体的设计高度，测量从地面到天花板（或预定高度）的尺寸，考虑地板的最终完成面高度（如地砖、地板）和吊顶高度。
5. 障碍物标注： 仔细检查转角区域是否有插座、开关、暖气阀门、管道、梁柱等障碍物，准确测量并记录它们的位置（高度、离两侧墙面的距离、尺寸）。

将这些测量数据清晰、工整地记录在笔记本或草图上，标注清楚对应的位置，精确的测量是后续绘图准确性的根本保障。

第二步：确定切角形式与角度

切角的核心目的是为了“让路”，让空间更通畅，常见的切角形式有：

• 单侧切角： 只对转角柜的其中一侧进行斜切处理，适用于一侧为主要通道，另一侧相对次要或空间受限的情况。
• 双侧对称切角： 转角柜的两侧都进行相同角度的斜切，这是最常见的形式，能最大化保证两侧通道的宽度一致，视觉效果也最均衡。
• 不对称切角： 两侧切角角度不同，通常用于空间本身不对称，或需要优先保证某一侧通行宽度时（如一侧是主要过道，另一侧是次要区域）。

切角角度的选择：

• 45度角： 这是处理90度直角转角最经典、最常用的角度，它切割对称，计算和绘图相对简单，空间利用率和视觉流畅度都很高。强烈推荐初学者优先考虑45度切角。
• 其他角度： 如果转角本身不是90度，或者有特殊空间要求（如需避开大型障碍物），则需根据实际情况计算和确定切角角度，核心原则是保证切角后，柜体边缘与行走方向（或需避让的物体）形成足够宽裕的通行空间。

在图纸上明确标注您选择的切角形式（单侧、双侧对称、不对称）以及具体的切角角度（如45°）。

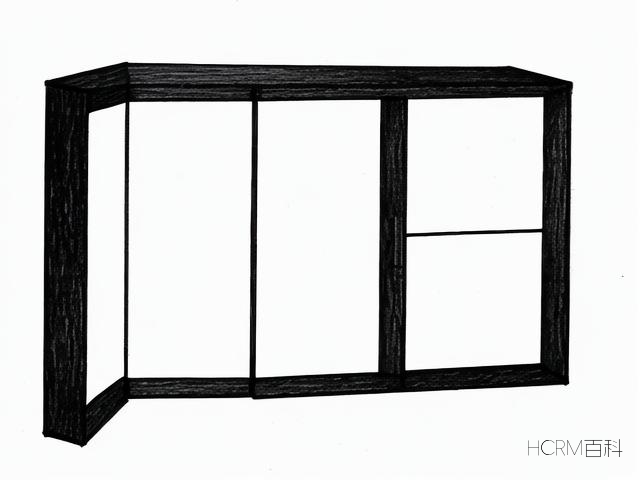

第三步：绘制平面草图（俯视图）

1. 绘制基准线： 在绘图纸或绘图软件中，根据测量得到的两面墙尺寸和夹角，绘制出转角墙面的轮廓线，通常用两条相交的直线表示两面墙，其交点即转角顶点。
2. 确定柜体轮廓：
   • 沿两面墙的轮廓线,向内偏移（距离等于柜体的深度），画出柜体背面的两条线（与墙面平行）。
   • 在距离转角顶点一定距离（这个距离通常是柜体深度）的位置，画出柜体正面的两条线（也与墙面平行），在转角处会形成一个90度的“缺口”。
3. 绘制切角线：
   • 双侧对称45度切角（最常见）：
     • 在柜体正面的两条线上,分别从转角内侧（即靠近转角顶点的那个角点）开始，沿柜体正面线向两侧量取一段相等的距离（等于柜体深度D），标记这两个点（A点和B点）。
     • 连接A点和B点,这条斜线（AB）就是切角线，它将原本90度的直角缺口，切成了两个135度的角。
   • 其他角度或形式： 原理类似，关键在于确定切角线的起点位置（根据所选角度计算距离）和方向（角度），可以使用量角器或绘图软件的旋转、角度约束功能精确绘制。
4. 完善柜体轮廓： 擦除（或在软件中修剪掉）被切角线切掉的部分（即转角处那个90度的三角形区域），保留切角后的柜体轮廓线，柜体的俯视图应呈现出被斜切掉一个角的形态。
5. 标注关键尺寸： 在草图上清晰标注：两侧柜体宽度（W1, W2）、柜体深度（D）、切角角度（如45°）、切角斜边的长度（可选，方便计算板材）、以及到重要障碍物的距离。

第四步：绘制立面图与细节标注

仅有俯视图是不够的,还需要绘制正视图（或侧视图）来表达柜体的高度、内部结构、门板设计等。

1. 选择视图方向： 通常需要绘制切角柜两个主要面的立面图（面对被切角的两个侧面）。
2. 绘制立面轮廓： 根据俯视图中对应面的宽度和测量得到的高度，画出矩形轮廓。
3. 绘制切角效果： 在立面图上，需要体现切角带来的斜面效果。
   • 在矩形顶部（或底部，根据设计），根据俯视图中的切角位置和角度，画一条斜线，表示切角形成的斜面边缘。
   • 如果柜门也跟随切角设计（常见于现代风格），需要在立面图上画出斜向的门缝线。
4. 设计内部结构： 在立面图内部，用虚线或细实线画出层板、抽屉、挂衣杆等内部结构的位置和尺寸，考虑切角部分内部空间的利用（如做斜角层板或特殊五金件）。
5. 标注所有细节：
   • 总高、总宽（立面方向）、总深。
   • 内部结构尺寸： 层板高度间距、抽屉高度、隔板深度等。
   • 门板尺寸： 如果是斜切门，需标注门板高度、宽度以及关键的斜边角度或长度。
   • 材料与工艺： 标注主要板材类型（如柜体用颗粒板/生态板，门板用实木/膜压板）、封边要求、拉手型号/开槽尺寸、特殊五金（如转角拉篮、165°铰链）等。
   • 关键节点： 清晰标注切角斜边的长度和角度（再次确认），标注与障碍物的精确距离和避让方式。
   • 符号说明： 如果使用了特定符号（如铰链位置、抽屉轨道方向），需在图面空白处添加图例说明。

绘制工具建议：

• 手绘： 方格纸、丁字尺、三角板（尤其45度/30-60度）、量角器、比例尺、不同硬度的铅笔和橡皮，适合初期构思和小型项目。
• 软件： AutoCAD, SketchUp（易上手且直观），专业家居设计软件（如三维家、酷家乐，可直接生成生产图纸和效果图），软件绘图精度高、易修改、方便标注和输出，是现代设计的首选。

重要提示：

• 比例尺： 无论手绘还是软件，务必使用统一且合理的比例尺（如1:20, 1:25, 1:50），并在图纸上明确标注。
• 清晰度： 线条清晰、层次分明（如轮廓线用粗实线，内部结构用细实线或虚线），文字标注清晰、工整、不重叠。
• 反复校验： 绘制完成后，务必对照最初的测量数据，检查所有关键尺寸（尤其是转角角度、切角尺寸、避让尺寸）是否准确无误，想象柜体安装后的实际效果和空间关系。
• 功能优先： 切角的核心价值在于优化空间动线，绘图时务必时刻思考：这个设计是否真的解决了通行问题？切角后内部空间是否便于使用？切勿为了造型而牺牲核心功能。
• 考虑安装： 图纸应包含足够信息供安装人员理解，特别是复杂角度和特殊五金的安装位置。

绘制切角柜图纸,本质是将空间问题转化为精确的几何解决方案，精确的测量、合理的角度选择、清晰的绘图表达是成功的关键，当您亲手在图纸上规划出那个巧妙化解空间矛盾的斜角时，那份对空间掌控带来的满足感，是单纯购买成品家具无法比拟的，好的切角柜设计，能让原本碍事的角落焕发新生，成为空间里流畅而独特的一笔，我个人始终认为，这种基于实际需求、精打细算的空间智慧，才是家居设计中最动人的部分。
