如何解读橱柜图纸？哪些细节需要重点关注？

精准布局厨房空间的必备技能

面对橱柜设计师交付的图纸，是否觉得线条符号错综复杂，无从下手？掌握分析图纸的核心技能，是确保未来厨房实用性与美观度的关键一步,这份指南助您成为图纸解读高手。

空间框架：房屋结构的精准对应

• 墙体定位： 图纸上的粗实线代表房屋原始墙体，仔细核对每一面墙的位置、长度与角度是否与实际空间吻合，任何细微偏差（如非标准直角）都必须明确标注。
• 门窗定位： 重点关注门洞开启方向、窗户的精确位置与高度，这直接影响吊柜安装高度、转角柜设计以及操作台面的连贯性，测量窗台下方到地面的高度,避免柜体冲突。
• 核心设施定位： 燃气表、分水器、排水立管、烟道、下水管位置是设计的“硬约束”，图纸必须清晰标明它们的精确尺寸、突出距离及检修口位置，确认预留的操作与检修空间足够（如燃气表周围需预留操作空间）。

功能规划：分区设计的科学布局

• 黄金三角区验证： 在图纸上标出清洗区（水槽）、备餐区（操作台）、烹饪区（灶具）三点位置，测量三点之间的路径距离，确保总长在合理范围内（理想状态是3.6米-6.6米）,动线流畅无交叉干扰。
• 功能区尺寸核查：
  • 清洗区： 水槽两侧是否预留足够操作台面？单槽建议两侧各≥40cm，双槽建议一侧≥50cm另一侧≥40cm。
  • 备餐区： 这是厨房最核心的操作空间，图纸上灶具与水槽之间是否预留了≥60cm（理想≥80cm）的连续台面？此区域应避免被冰箱或高柜打断。
  • 烹饪区： 灶具两侧是否预留安全操作台面？单灶建议每侧≥30cm，双灶建议两侧≥40cm。
  • 储物区： 检查地柜、吊柜、高柜的分布与容量是否满足收纳需求，图纸上是否考虑了米面油、小家电的专属收纳位置？
• 关键尺寸确认：
  • 通行空间： 主要操作通道宽度是否≥90cm？两人可同时操作的区域是否≥120cm？柜门/抽屉打开时是否影响通行？
  • 吊柜高度： 吊柜底边距地面通常为150cm-160cm，具体需根据使用者身高调整，图纸是否注明？距台面高度是否在60cm-70cm之间？
  • 电器预留位： 嵌入式冰箱、烤箱、洗碗机等位置是否准确标注？预留的散热空间（尤其顶部、背部、两侧）是否符合电器说明书要求？插座位置是否匹配？

细节解码：图纸符号与标注的精准理解

• 橱柜单元识别： 熟悉基本图例，矩形通常代表柜体，内部对角线或特定标记区分开门柜、抽屉柜（单/多抽屉）、拉篮柜、转角柜（小怪物、飞碟盘等），确认图纸标注了每个单元的宽度（如30cm、45cm、60cm、90cm）。
• 门板与开启方式： 图纸线条或标记需体现门板类型（平板、造型）、开启方向（左开、右开、上翻）、铰链位置,特别注意转角柜门的开启协调性。
• 台面信息： 确认台面材质、边型（直边、小圆边、挡水边）、有无后挡水及高度、有无前檐及突出尺寸，尤其注意台面在转角处的拼接方式（是否标注接缝位置）。
• 特殊结构与五金： 仔细查找是否有标注：
  • 包管柜、切角柜的处理细节。
  • 特殊五金：如高柜拉篮、联动拉篮、上翻门支撑、抽屉分隔件的位置与型号。
  • 灯带位置（吊柜底灯、层板灯）及开槽示意。
  • 明确的收口条位置（与墙、顶、端的收口方式）。
• 水电点位验证： 图纸应清晰标注：
  • 冷热水角阀位置（通常在水槽下方）。
  • 下水口位置。

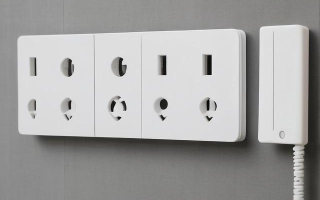

  • 所有电源插座位置（台面上方备用插座、嵌入式电器专用插座、冰箱插座、可能的小家电区插座），确认数量、高度（如台面上方通常距台面30cm-40cm）及是否为带开关插座。
  • 燃气阀门位置。
  • 烟机插座位置（通常在吊顶内或烟机上方）。

全面复核：尺寸数据的终极校验

• 逐项核对： 使用卷尺实际测量现场关键位置（墙长、门窗洞尺寸、设施位置），逐一与图纸标注尺寸比对，特别注意图纸上的总长、总宽是否等于各分段尺寸之和。
• 重点复核： 反复确认黄金三角距离、操作台面关键长度、通行宽度、电器预留位及水电点位的精确位置与尺寸,哪怕1厘米的误差也可能导致安装失败或使用不便。

橱柜图纸并非最终艺术品，而是精准施工的蓝图，投入时间仔细分析每个细节，提出疑问并与设计师充分沟通，这份严谨将换来日后厨房里每一次操作的得心应手，图纸确认环节，值得您最高的重视与耐心——这是完美厨房落地的第一块基石。
