很多朋友刚接触CAD家具设计时,面对结构相对复杂的斗柜会感到无从下手,只要掌握正确的步骤和关键细节,用CAD绘制出精准、实用的斗柜图纸并非难事,以下将详细介绍利用CAD绘制斗柜的实用流程和核心要点。

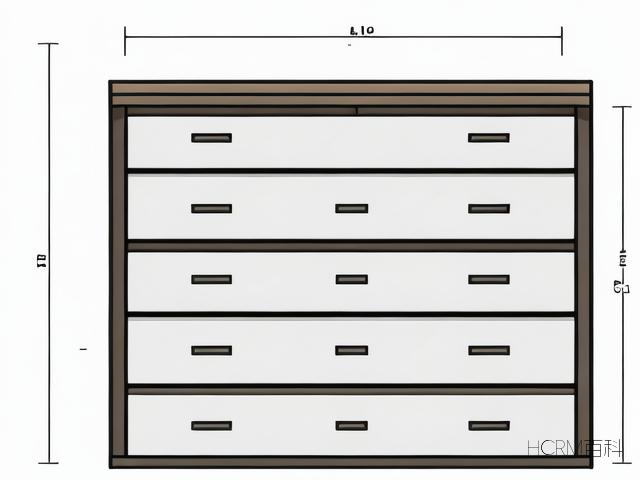

如何绘制CAD斗柜?具体步骤与细节如何处理?,(注,严格遵循要求,仅返回双疑问句构成的标题,包含核心关键词CAD斗柜和绘制的核心动作,并通过步骤与细节两个维度形成双问。)-第1张图片-HCRM百科

第一步:明确设计意图与收集参数

动手画图前,清晰的思路至关重要。

  1. 确定斗柜类型: 是传统的实木斗柜、板式组合柜,还是现代简约风格?这直接影响结构设计和细节处理,实木柜常用榫卯结构,板式柜则多用三合一连接件。
  2. 规划尺寸: 明确最终成品的总宽、总高、总深,同时确定抽屉的数量、大小以及排列方式(是否大小不一),考虑人体工学,常用抽屉高度在100mm到250mm之间,深度通常在350mm到450mm左右(扣除背板后)。
  3. 选定材料与工艺: 确定主要板材(如18mm厚实木颗粒板、15mm厚中纤板)和封边要求,了解常用五金件规格,特别是抽屉滑轨(如三节轨、托底轨)的安装空间需求(不同品牌型号尺寸差异较大)。
  4. 构思结构: 考虑侧板、顶底板、层板(如果有)、背板、抽屉(面板、侧板、底板、后挡板)如何连接组装,是否需要柜脚?背板是嵌入槽还是直接钉在柜体后部?

第二步:创建CAD绘图环境

  1. 设置单位与精度: 确保CAD设置为毫米(mm)单位,精度至少保留一位小数(0.0mm),保证尺寸精确。
  2. 建立图层管理: 分门别类创建图层,如:
    • 轮廓线 (粗实线)
    • 中心线/对称线 (点划线)
    • 隐藏结构线 (虚线,如内部层板、连接件孔位)
    • 尺寸标注
    • 文字说明
    • 五金件示意
    • 填充/纹理 (可选) 良好的图层管理极大提升绘图效率和图纸可读性。
  3. 设定绘图界限: 根据斗柜最大尺寸设定合适的绘图区域。

第三步:绘制主体框架(三视图为主)

通常从最能反映整体结构的视图开始,如正视图或侧视图。

  1. 绘制外轮廓:
    • 使用直线(LINE)矩形(RECTANG)命令,依据总宽、总高画出柜体的外部矩形框。
    • 对于有柜脚的斗柜,在底部预留出柜脚高度(通常50-150mm)。
  2. 划分抽屉空间:
    • 根据抽屉数量和高度规划,使用偏移(OFFSET)命令或直线(LINE)配合修剪(TRIM)命令,画出分隔抽屉的横板(也叫中横板)位置线。关键点:
      • 板材厚度: 每块横板占据的空间是其厚度(如18mm),绘图时必须严格按实际厚度偏移。
      • 抽屉间隙: 抽屉面板之间、面板与柜体上下边缘之间需要预留缝隙,保证开关顺畅且美观,通常预留1-3mm(如1.5mm或2mm),在绘制分隔线时就要考虑进去。
  3. 添加侧板、顶板、底板、背板:
    • 侧板: 在侧视图中,侧板高度即总高,深度即总深(扣除背板厚度)。
    • 顶板/底板: 宽度=总宽 - 2*侧板厚度,深度=总深(扣除背板厚度),位置通常在柜体顶部和底部(或柜脚上方)。
    • 背板: 通常用薄板(如5mm、9mm厚),在俯视图或后视图中体现,宽度=总宽 - 2*侧板厚度,高度=总高 - 顶板厚度 - 底板厚度 -(柜脚高度),绘制时需明确是嵌入侧板/顶底板开的槽内,还是直接钉在后面。
  4. 绘制内部结构(层板/横板): 如果柜体内部有固定层板用于分隔空间或加固,按尺寸和位置绘制,同样注意厚度和与侧板的连接关系。

第四步:重点 - 绘制抽屉结构

抽屉是斗柜的核心,需分别绘制抽屉面板和抽屉盒体。

  1. 抽屉面板:
    • 正视图: 绘制矩形,宽度 = 柜体开口宽度 - 2*面板间隙(如2mm),高度 = 设计高度,这是用户直接看到的部分,设计美观性很重要。
    • 俯视图/侧视图: 面板厚度通常为18-25mm,需绘制其覆盖在柜体前端的形态,面板通常比抽屉盒体略宽略高(盖住缝隙)。
  2. 抽屉盒体:
    • 盒体组成: 包括左右侧板、前挡板(连接面板)、后挡板、底板。
    • 尺寸确定:
      • 宽度: 柜体内部净宽 - 2*滑轨所需空间(必须查阅选定滑轨的技术说明! 常见单边预留12.5mm或13mm)。
      • 高度: 柜体开口高度 - 面板间隙(下) - 滑轨安装所需上部间隙(通常1-2mm,具体看滑轨要求) - 盒体底板厚度(通常5mm)。
      • 深度: 柜体内部深度(扣除背板厚度) - 背板与抽屉后挡板的间隙(通常10-20mm,保证抽屉能完全关闭不顶到背板) - 滑轨长度余量(具体看滑轨要求)。
    • 绘制细节:
      • 抽屉侧板前端通常需要开槽或钻孔,用于安装连接前挡板的螺丝或连接件。
      • 抽屉底板一般采用5mm或更薄的板材,嵌入侧板、前挡板、后挡板开的槽中(槽深约5-8mm),在CAD中需清晰表达开槽位置和深度。
      • 后挡板高度通常低于侧板,方便安装底板。
  3. 滑轨示意: 在侧视图上,用简化的线条或图块示意滑轨的安装位置(通常在抽屉侧板外侧和柜体侧板内侧),标注清楚滑轨型号和安装孔位参考尺寸(如需)。

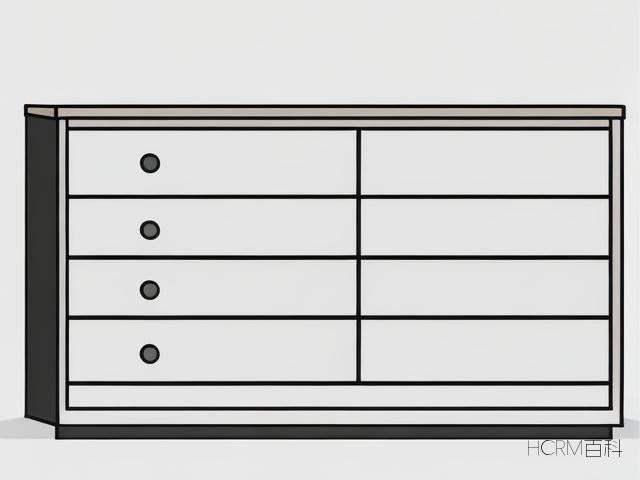

如何绘制CAD斗柜?具体步骤与细节如何处理?,(注,严格遵循要求,仅返回双疑问句构成的标题,包含核心关键词CAD斗柜和绘制的核心动作,并通过步骤与细节两个维度形成双问。)-第2张图片-HCRM百科

第五步:标注与细节完善

这是保证图纸可投入生产的关键。

  1. 详尽尺寸标注:
    • 使用线性标注(DIMLINEAR)连续标注(DIMCONTINUE)等命令标注所有关键尺寸:总宽、总高、总深;各板材厚度;抽屉开口尺寸;抽屉面板尺寸;抽屉盒体各部分尺寸;间隙尺寸;五金安装定位尺寸。板材厚度必须标注清晰!
    • 标注要完整、清晰、无遗漏、无歧义,避免生产误解。
  2. 材料与工艺标注:
    • 使用文字(TEXT)多行文字(MTEXT)命令,在图纸空白处或对应部件旁注明材料名称、规格(如“18mm 实木颗粒板”)、表面处理要求(如“哑光白色烤漆”、“天然木皮贴面”)、封边要求(如“2mm PVC同色封边”)。
  3. 五金件标注:

    清晰列出所需五金件名称、规格、数量及安装位置。“三节隐藏式滑轨 450mm, 数量:8套”;“三合一连接件(偏心轮+螺杆+预埋件) Ø15, 数量:XX套”;“抽屉拉手 Ø25 圆钮, 数量:4个”。

  4. 结构细节放大图:
    • 对于复杂的连接部位(如三合一连接件孔位、抽屉前挡板与侧板连接处、滑轨安装细节、背板嵌槽),应绘制局部放大图(详图),并标注详细尺寸和工艺要求。
  5. 检查与核对:
    • 干涉检查: 仔细检查抽屉在开合过程中是否与内部结构(如横板、背板)有干涉?抽屉盒体尺寸是否与滑轨要求匹配?
    • 尺寸闭合: 检查所有相关尺寸是否闭合(所有抽屉高度加上间隙和板材厚度应等于总高)。
    • 工艺可行性: 思考标注的工艺(如开槽深度、孔位间距)在实际生产中是否容易实现。

第六步:出图与说明

  1. 布局多视图: 在布局空间中,合理安排主视图(正视图)、侧视图、俯视图、必要的剖视图和局部放大图,保证能完整表达斗柜结构。
  2. 添加图框与标题栏: 插入标准图框,填写标题栏信息(如项目名称、图号、比例、设计者、日期、材料清单汇总等)。
  3. 编写技术要求: 在图面空白处集中说明通用技术要求,如:
    • 所有未注圆角 R=2mm。
    • 所有孔位需正反面无毛刺。
    • 板材切割需保证崩边小于0.2mm。
    • 三合一连接件安装需紧固到位。
    • 滑轨安装需保证抽拉顺畅无异响。
    • 表面处理需均匀无瑕疵。
    • (根据实际工艺补充)
  4. 最终复核: 打印预览或输出PDF检查,确保线条清晰、标注完整、布局合理、信息无误。

核心技巧与避坑指南:

  • 参数化思维: 尽量使用可编辑的块(BLOCK)和参数化约束(如果CAD版本支持),方便后期修改尺寸。
  • 严格遵循五金规格: 抽屉滑轨是最大的变量源,务必在设计前选定型号并获取精确的安装尺寸图,忽略这点极易导致抽屉无法安装或运行不畅,不同品牌、类型的滑轨(侧装、托底、隐藏)要求截然不同。
  • 重视间隙: 板材加工和安装都存在公差,合理的间隙(面板间缝隙、抽屉与背板间隙、滑轨安装间隙)是保证产品顺滑使用的关键,宁可在设计时多留1mm,也不要事后返工。
  • 标注即生产指令: 标注的每一个尺寸、每一个文字说明都是对生产车间的指令,务必精准、明确、无二义性,板材厚度标注错误是常见错误。
  • 结构强度考量: 宽斗柜(超过800mm)内部可能需要增加竖向支撑或层板防止变形,抽屉过宽过深也需考虑其承重和变形问题。
  • 利用模板与图库: 建立常用板材厚度、标准五金件、连接件孔位的CAD图块库,可大幅提高绘图效率。

个人观点: 绘制CAD家具图纸,尤其是带活动部件如斗柜,考验的不仅是软件操作,更是对材料特性、加工工艺、装配逻辑和人体工学的深入理解,在电脑前精确计算每一毫米的间隙,核对每一个五金件的安装要求,远比追求花哨的渲染效果图来得重要,一张考虑周全、标注精准的CAD图纸,是确保实物家具具备优良品质和使用体验的根本保证,经验告诉我,多花半小时在图纸上反复推敲细节,往往能在生产环节避免数小时的返工甚至整批材料的报废,从结构入手,把基础打牢,美观自然水到渠成。
