转角衣柜结构怎么画？设计要点有哪些？

精准绘制转角衣柜结构图：实用指南

转角空间,常常是卧室布局中的“鸡肋”，利用得当却能化身为强大的收纳核心，定制一款贴合空间的转角衣柜，不仅能最大化利用每一寸面积，更能提升整体美观度与使用便利性，而这一切的起点，在于精准绘制转角衣柜的结构图，这不仅关系到最终成品的尺寸贴合度，更直接影响内部功能区的划分和使用体验，掌握正确的绘图方法，是每位希望拥有完美转角衣柜用户的关键一步。

第一步：扎实的准备工作是基石

1. 精确测量是生命线： 拿出卷尺、纸笔（或手机记录软件）。反复测量转角区域的三维尺寸：

   • 墙体长度： 分别测量转角两侧墙面的长度（L1 和 L2）。
   • 转角角度： 绝大多数室内转角是标准的90度直角，如果遇到非直角（如斜角或钝角），务必使用专业量角器精确测量角度（α），这是绘图准确的前提。
   • 空间高度： 从地面到天花板（或预定衣柜顶线）的垂直高度（H），注意测量多个点（尤其墙角线附近），检查地面和天花是否水平，记录最低点高度。
   • 突出物定位： 精准标注转角区域内的开关插座、暖气管道、空调风口、消防喷淋、横梁、柱子等任何可能影响衣柜深度或安装的障碍物的位置、尺寸和高度。
   • 门洞位置： 明确房间门、阳台门等的开启方向和范围，确保衣柜门能顺畅开启，避免冲突。

2. 明确需求与功能：

   • 衣物类型与比例： 长衣（大衣、连衣裙）、短衣（衬衫、T恤）、叠放衣物、配饰（围巾、领带）、被褥、行李箱等各占多少比例？这决定了内部空间划分。
   • 使用习惯： 谁使用？是否需要挂烫区？是否偏爱抽屉？习惯叠放还是悬挂？这些细节影响功能区的设计。
   • 五金偏好： 旋转衣架、下拉挂杆、裤架、穿衣镜等特殊五金件需要预留特定空间和承重结构，必须提前规划。

3. 选择合适的绘图工具：

   • 手绘草图： 简单快速，适合初期构思和记录尺寸，准备方格纸或比例尺辅助绘图更佳。
   • 专业软件： 如 AutoCAD, SketchUp（免费版可用）等，适合追求精确、需要多角度视图和细节标注的情况，也便于与设计师或厂家沟通。
   • 在线设计工具： 一些定制家具品牌官网提供简易在线设计工具，操作相对直观。

第二步：绘制核心框架结构图

1. 确定平面布局（俯视图）：

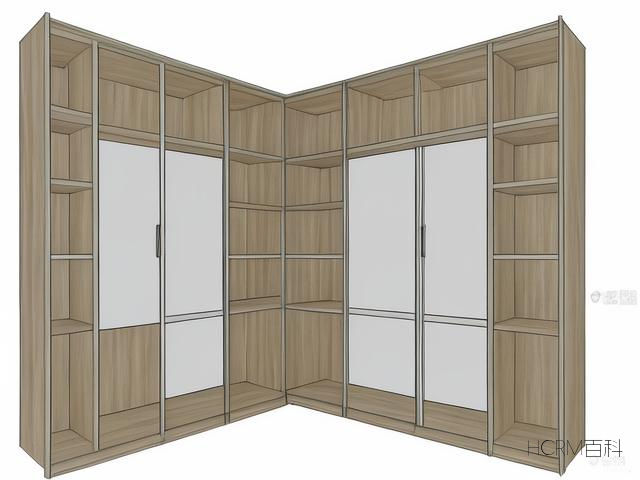

   • 选择转角柜类型： 最常见的是 90度直角转角柜，绘制一个“L”形轮廓，精确标注L1和L2的长度（通常是衣柜深度，标准深度为55-60cm）。
   • 处理转角：
     • 独立柜体拼接： 分别绘制两个独立的矩形柜体（代表L1和L2方向的柜子），在转角处留出一定间隙（通常等于或略大于门板厚度，如2cm）作为门板开启的避让空间，这是最常见、安装最简便的方式。
     • 转角连接件/一体设计： 如果追求更严丝合缝或特殊造型（如钻石角、圆弧角），需将转角视为一个特殊单元进行绘制。
       • 钻石角/五角柜： 在标准的90度转角处，切出一个45度角（或两个22.5度角），形成一个五边形空间，绘制时需精确计算切割角度和边长。
       • 圆弧角： 用平滑的弧线连接两侧柜体，需标明圆弧半径（R），这种设计能有效避免直角碰撞，提升安全性。
   • 标注关键尺寸： 清晰标注两侧柜体长度L1、L2、柜体深度D、转角处理方式（间隙尺寸、角度、圆弧半径R）、总宽度（L1 + L2 - D + 转角处理量）。
2.

   绘制立面图（正视图/侧视图）：

   • 柜体高度： 从地面线（Floor Line - FL）向上绘制到顶线（Ceiling Line - CL）或预定高度线，标注总高度H。
   • 顶柜与底柜（可选）： 如果设计顶柜（用于存放换季被褥）或底柜（带抽屉或隔板），需在立面图上划分区域，标注各自高度。
   • 柜门示意： 用线条表示柜门分割方式（单门、双门、对开门、折叠门等）及开启方向（铰链侧）。
   • 踢脚线处理： 明确柜体底部是落地还是悬空（预留踢脚线空间），如悬空，标注离地高度（通常8-15cm）。
   • 标注障碍物： 在相应高度位置标注测量时记录的开关插座、管道等障碍物，并用虚线框或特殊符号表示，注明“避让”或“开孔”。

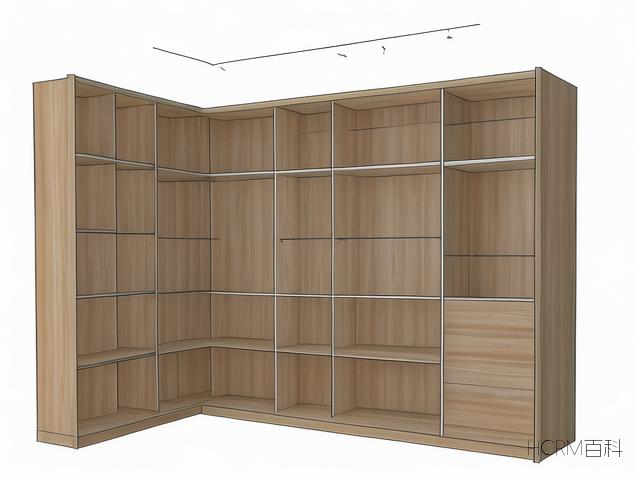

3. 绘制侧剖图（展示内部结构）：

   • 侧板与层板： 绘制柜体的侧板（厚度通常18mm），以及水平方向的层板、抽屉导轨安装板。
   • 顶底板与中隔板： 绘制顶板、底板（厚度通常18-25mm）以及在转角处连接两侧柜体的关键中隔板（非常重要！）。
   • 背板： 用较细的线表示背板（厚度通常5mm或9mm），注意转角处背板的处理（可能需要拼接或特殊切割）。
   • 功能结构示意： 简单示意挂衣杆位置（标注离地高度）、抽屉位置（标注数量和大致高度范围）、隔板间距等。

第三步：深化内部结构与五金规划图

框架搭好,内部才是灵魂，这部分图需要更精细：

1. 内部空间划分：

   • 挂衣区： 区分长衣区（高度≥140cm）、短衣区（高度≥90cm）、裤架区（高度≥80cm），在侧剖图或独立的内部结构图上用线条和文字标注区域及高度。
   • 叠放区： 设计活动层板或固定层板格，标注层板间距（推荐30-40cm可调）、格子宽度和深度。
   • 抽屉区： 标注抽屉数量、每个抽屉的外尺寸（宽高深）、离地高度（考虑使用舒适度），抽屉内部可再分格。
   • 特殊功能区： 为穿衣镜（标注位置和尺寸，如内嵌或外挂）、旋转衣架（标注直径和安装空间）、拉篮、保险箱等预留空间并标注尺寸和承重要求。
   • 转角内部处理（重中之重）：
     • 直角拼接型： 转角内部通常是一个较难利用的深空间，设计建议：
       • 安装旋转衣架： 是最优解，需精确标注旋转衣架直径、旋转半径、安装位置（离侧板距离）。
       • 设置开放格/层板： 用于存放不常用物品或行李箱。
       • L型挂杆： 在两侧柜体内部靠近转角处分别设置挂杆，形成L型挂衣空间（需注意挂衣后门是否能关上）。
       • 大角度铰链： 使用165度或170度大角度铰链，使门板开启角度更大，方便进入转角空间取物。
     • 钻石角/五角柜型： 内部空间相对开阔，可按需设计挂杆、层板或拉篮。
     • 圆弧角型： 内部通常设计为层板或特殊弧形挂架/拉篮。

2. 五金件定位图：

   • 铰链： 标注每个门板所需铰链数量（通常每扇门2-3个）、安装位置（离门边和顶/底板的距离，有标准参考值但需根据门板重量调整）。
   • 抽屉导轨： 标注导轨长度（等于或略小于抽屉深度）、在侧板上的安装高度（需考虑抽屉面板厚度）。
   • 挂衣杆/裤架托座： 标注托座在侧板或层板上的安装位置（高度、离背板距离）。
   • 旋转衣架底座： 精确标注底座在底板上的固定点位置。
   • 拉手/拉篮导轨等： 标注安装位置和孔位尺寸。

第四步：标注、复核与沟通

1. 清晰完整的尺寸标注： 在所有视图上，对所有关键结构尺寸进行无遗漏标注：总宽、总高、总深、单元宽度、层高、间距、离地高度、转角尺寸（角度、半径、间隙）、五金定位尺寸、障碍物位置尺寸等，使用统一的尺寸线和箭头。
2. 材质与工艺说明： 在图纸空白处或图例中说明主要材料（如柜体板材类型、厚度、饰面；门板材质；五金品牌/型号）、特殊工艺要求（封边处理、见光面处理、开孔要求）。
3. 图例与符号说明： 对图中使用的特殊符号（如避让符号、铰链示意、可调层板标记等）进行统一说明。
4. 反复核对： 这是最重要的一步！ 拿着图纸回到现场，逐一核对所有尺寸，特别是转角角度、障碍物位置、门洞关系、总尺寸是否与现场吻合，检查内部功能分区尺寸是否满足需求（如大衣长度、抽屉高度是否合适），检查五金位置是否冲突。
5. 与专业人士沟通： 将绘制好的结构图交给定制家具设计师或厂家技术人员审核，他们能根据生产、安装经验和材料特性，对结构的合理性、承重性、可加工性提出宝贵建议，优化你的设计，明确沟通你的需求和图纸意图。

绘图中的关键技巧与避坑指南：

• 比例尺至关重要： 无论是手绘还是软件绘图，严格使用比例尺（如1：20， 1：50），这是保证图纸准确反映实际尺寸的基础。
• “黄金三角”尺寸牢记：
  • 标准衣柜深度：55-60cm（含门板）。
  • 长衣区高度：≥140cm。
  • 短衣区高度：≥90cm。
  • 裤架高度：≥80cm。
  • 抽屉高度：16-20cm（外）较常用。
  • 层板间距：30-40cm（可调最佳）。
  • 转角活动空间：转角柜门开启后，前方需预留至少50-60cm的活动空间。
• 预留安装与调整间隙： 柜体与天花板、侧墙之间通常需预留5-10mm的安装缝隙（通过收边条覆盖），层板托的排孔需有调整余地。
• 关注力学结构： 跨度过大的层板（>90cm）中间需增加支撑（立板或支撑架），转角处的中隔板是连接两侧柜体、保证整体稳固的核心，厚度和安装必须可靠，沉重的旋转衣架对底板承重有要求。
• 门板开启是难点： 直角转角柜的两扇门在转角处会“打架”，务必精确计算门板宽度和铰链位置，确保：
  • 门板宽度应小于转角间隙 + 相邻侧板到墙的距离。
  • 使用大角度铰链（165/170度）是解决碰撞、增大开启角度的有效方法。
  • 考虑折叠门或联动门（一扇门联动开启另一扇门）等特殊开启方式。
• 灯光与插座： 考虑在衣柜内部（尤其是转角深处、抽屉内）增设感应灯带，提升使用体验，如需在柜内预留插座（如给挂烫机、保险箱），在图纸上明确位置并注意安全。
• 复尺！复尺！再复尺！ 在最终下单生产前，务必要求厂家或自己亲自进行最终复尺，确认所有尺寸无误，房屋可能存在微小变形，施工误差也可能存在。

一份精准、详尽的转角衣柜结构图，是沟通设计理念、保障施工质量、实现完美收纳效果的核心桥梁，它不仅仅是线条和数字的组合，更是对未来生活便利性和空间美学的规划蓝图，投入足够的时间和精力去绘制和打磨这份图纸，其价值将在未来每一天的使用中得以体现，好的转角衣柜设计，从来不是简单地填满角落，而是通过精密的计算和人性化的布局，将看似棘手的空间转化为家中最高效、最顺手的收纳魔术师。
